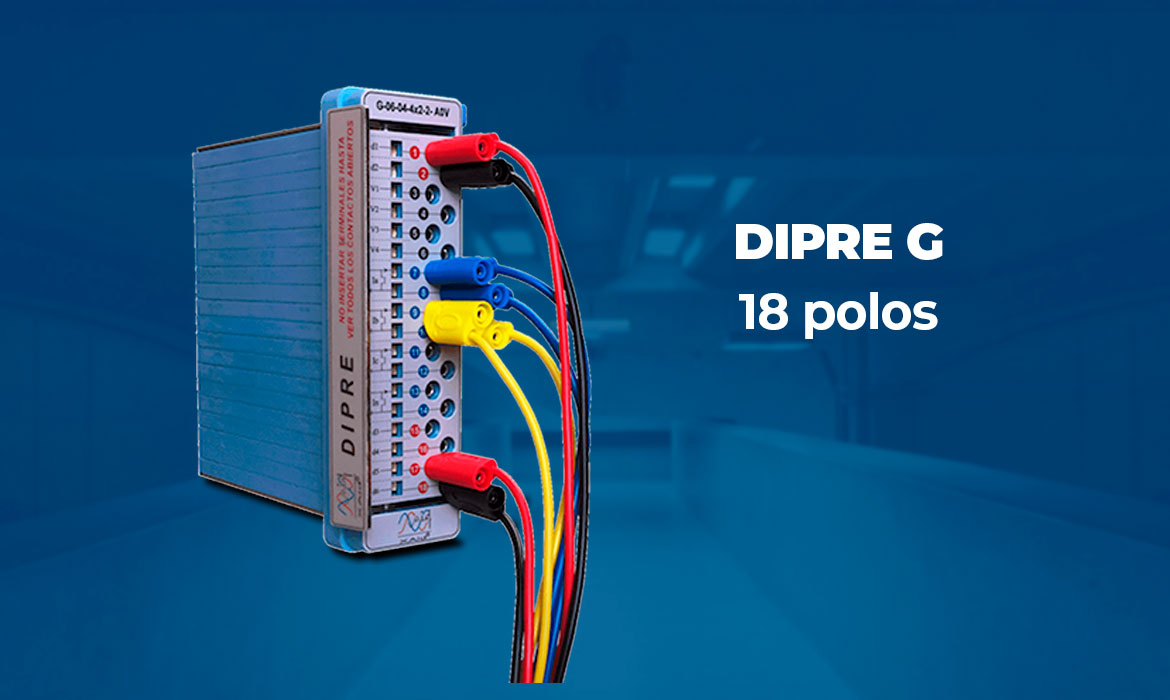

Dipre G 18 polos

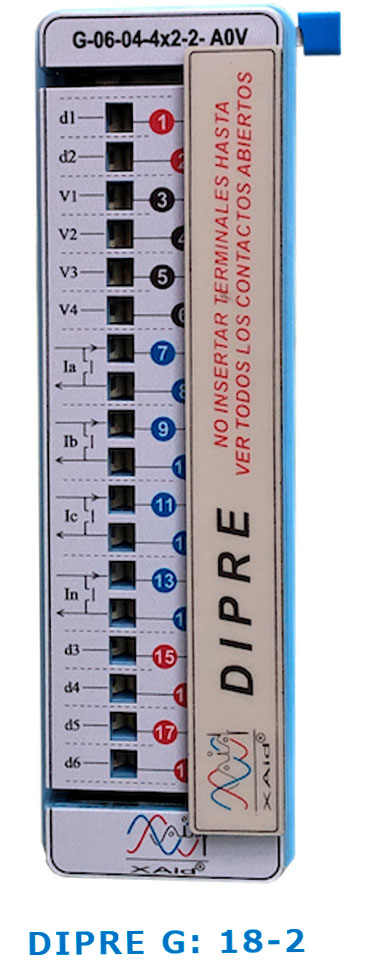

DIPRE G 18-2 Dispositivo Integral de Pruebas Eléctricas
DESCRIPCIÓN:
Dispositivo Auxiliar que interconecta los instrumentos de Protección y medición con el equipo primario de los sistemas eléctricos de potencia. Cuenta con contactos para señales de Corrientes, Potenciales y Disparos que se conmutan secuencialmente al accionar su mecanismo de operación.
Ventajas competitivas:
- Operación secuencial de contactos.
- 3 posiciones de operación.
- – En servicio
- – Disparos bloqueados
- – Bloqueo total
- Bloqueo mecánico en cada posición.
- No requiere accesorio adicional para pruebas de instrumentos.
- El mecanismo se opera manualmente.
- No hay rozamiento entre contactos.
- En la posición 3 se tiene acceso a los bornes frontales para señales de pruebas.
- Indicación luminosa al encontrarse en modo prueba.
Caracteristicas principales.
- Cuenta con 18 contactos principales para Corrientes, Tensiones y Disparos.
- Cuenta con 2 contactos auxiliares: uno para alarma remota y otro para indicación luminosa local.
- Montaje: horizontal o vertical.
- Facilidad de montaje.
- El mecanismo se opera manualmente sin necesidad de aditamentos especiales.
- Los bornes frontales de conexión son para bananas de seguridad.
- Espacio adecuado para conexión de bananas en todos los bornes.

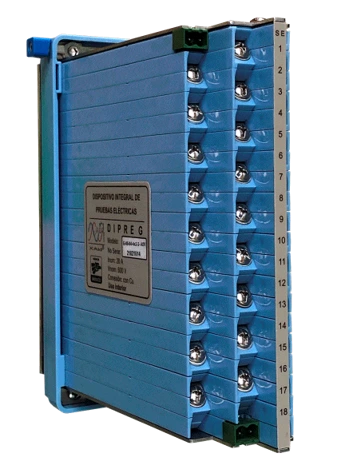

- Terminales comunes para conexión posterior.

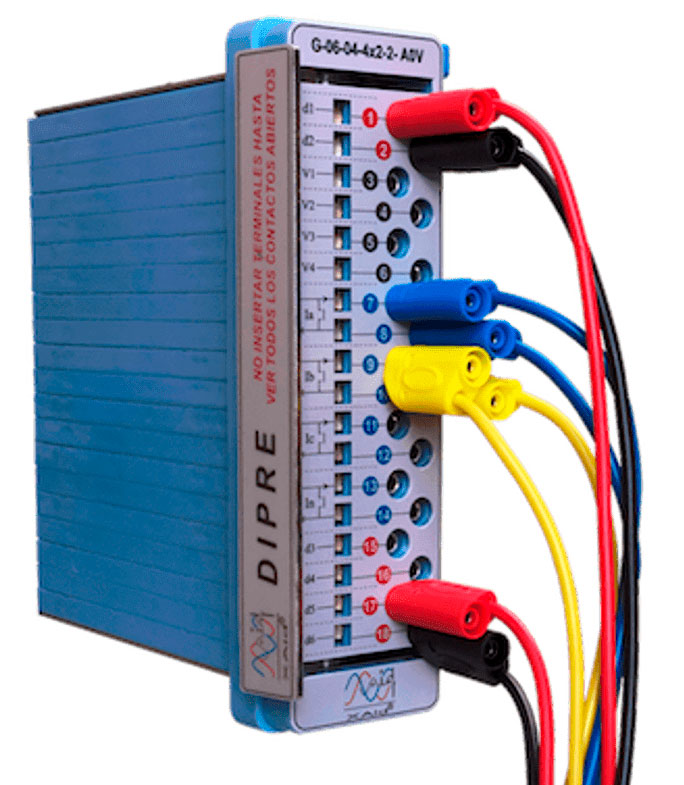

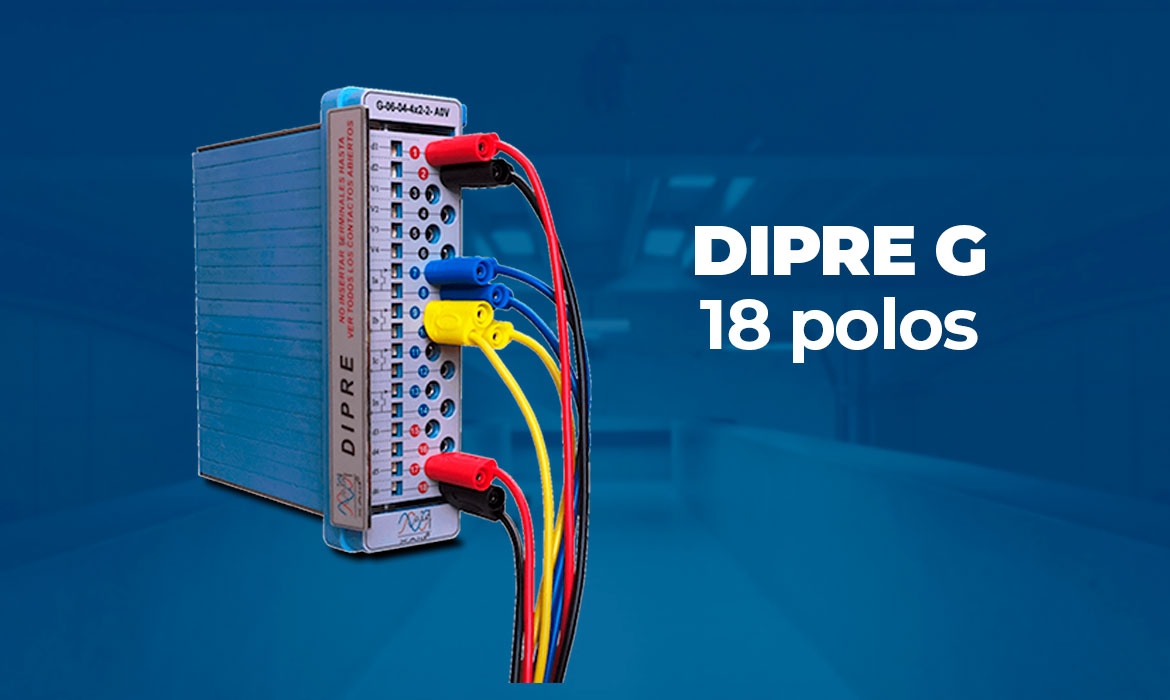

Conexión de conectores de pruebas.
Caracteristicas:
- Usa terminales tipo banana protegida.
- Espacio adecuado para conexión de terminales entre bornes contiguas.
- Guias de bloqueo en 2 posiciones.
- Seguro de bloqueo.

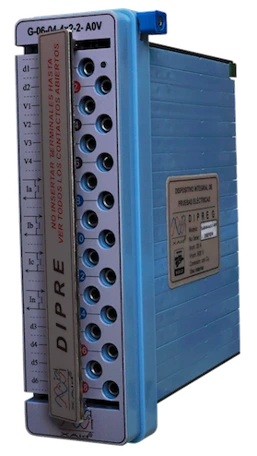

POSICIÓN 1:
(De servicio)
Todas las señales del sistema eléctrico están conectadas del equipo primario al dispositivo de protección.

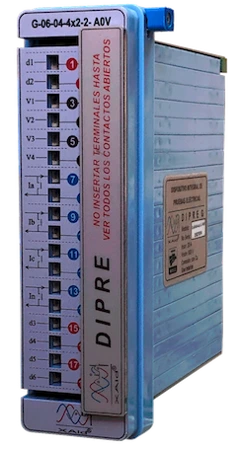

POSICIÓN 2:
(Bloquea disparos)
Los contactos de disparos se encuentran abiertos, mientras que Corrientes y Potenciales se mantienen cerrados.

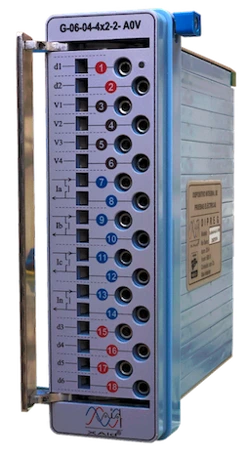

POSICIÓN 3:
(Bloqueo total)
Todos los contactos se encuentran abiertos. En esta posición se pueden insertar, en la parte frontal, los conectores con las señales para pruebas.

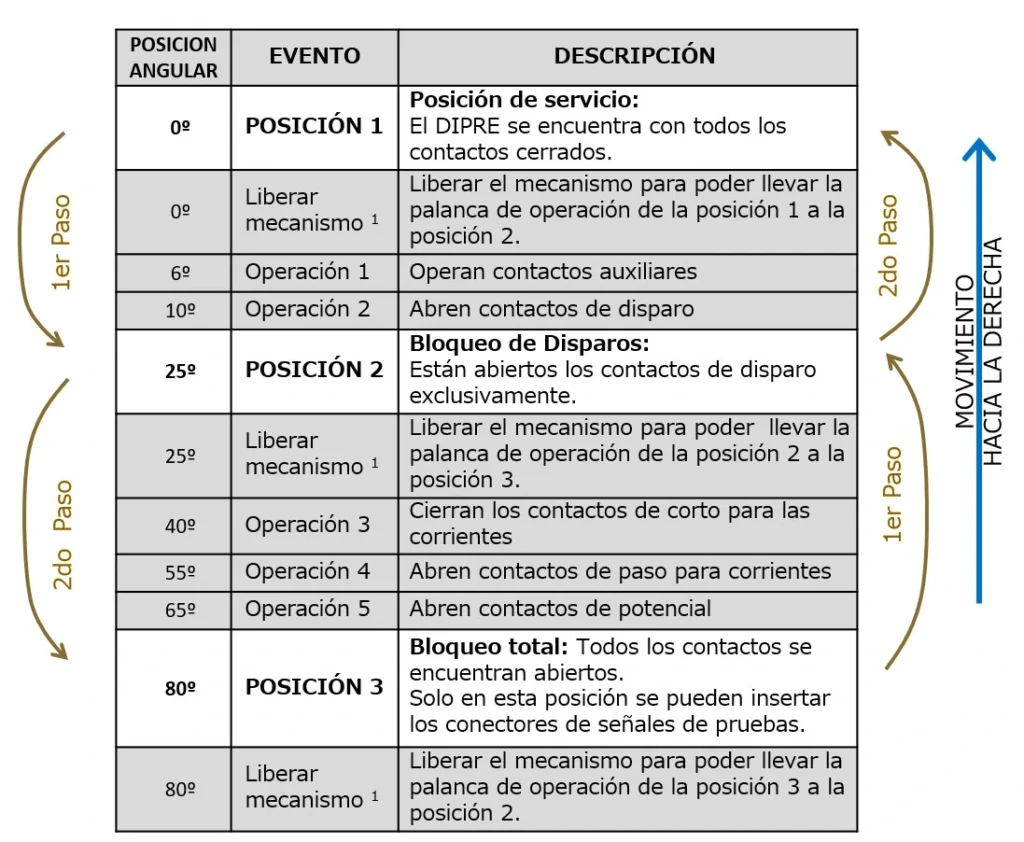

Mecanismo de operación
(Desplazamiento de la palanca de operación)
Operación secuencial de contactos

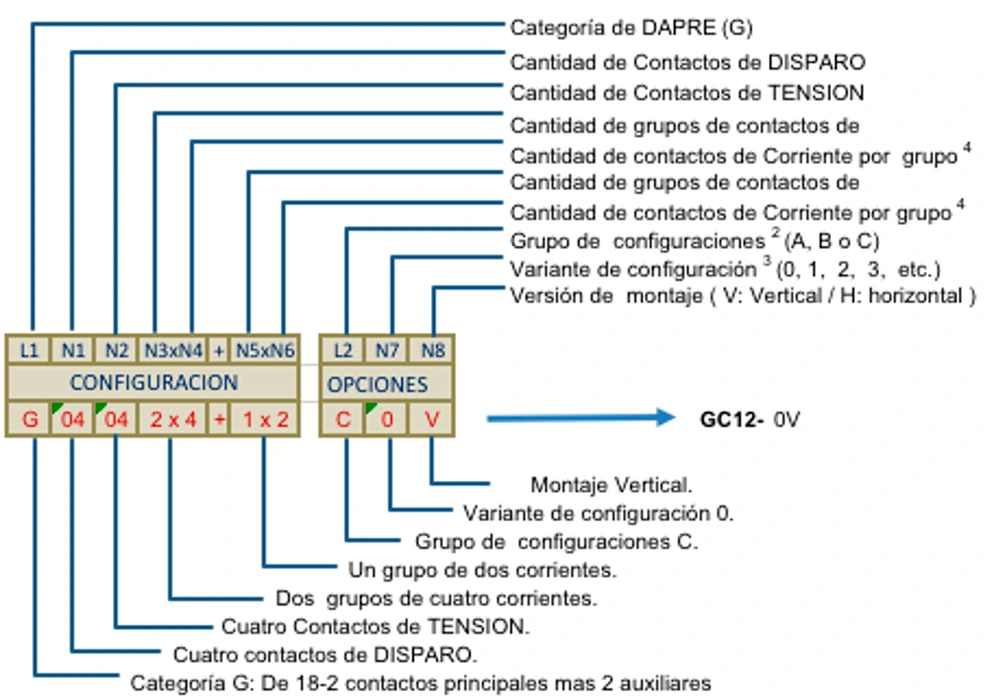

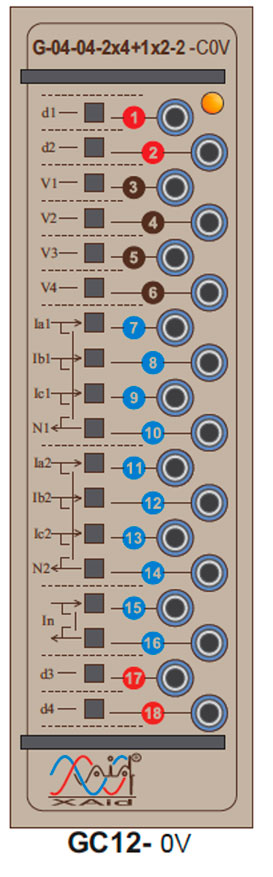

Identificación
Formato de configuraciones

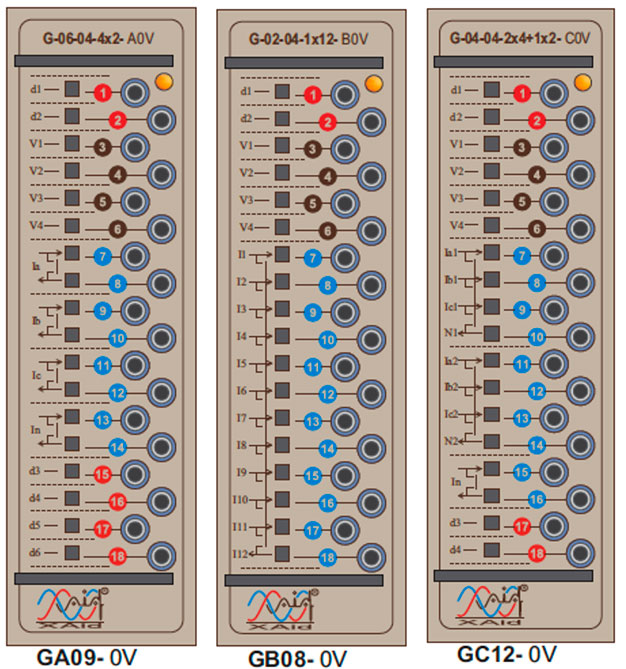

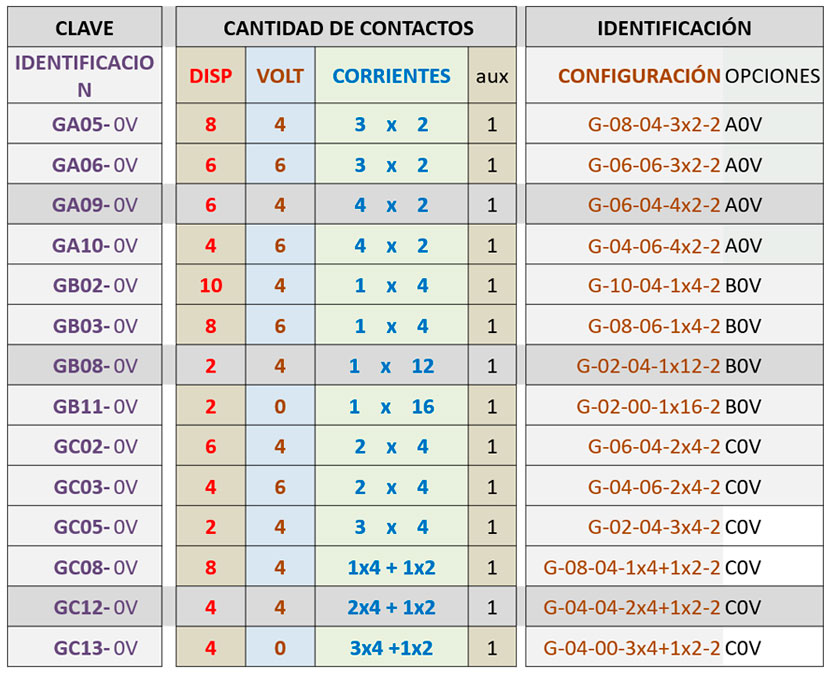

En el anexo AG se encuentran todas las configuraciones disponibles.
Documentos:
Configuraciones, diagramas, aplicaciones:
